Datenkabel und Netzkabel sind schonmal kreuz und quer im Auto verlegt. Dafür musste ich den Beifahrersitz und die meisten Teile des Interieurs ausbauen. Für die 50mm² Kabel ist ein Schutzschlauch mit Metallgeflecht vorgesehen. Die Lieferung ist leider noch nicht angekommen, weshalb die Sache nocht nicht fertig ist.

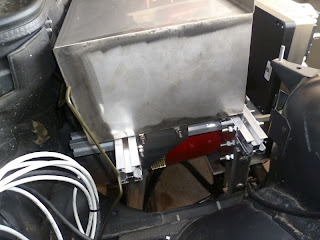

Stattdessen habe ich mich an das Gestell im Motorraum gemacht, montiert auf den Motorgummipuffern seitlich und zusätzlich angebrachten Gummipuffern am Träger (Bohrlöcher waren schon vorhanden). Das Gestell besteht aus Alu-Profilen und Teilen aus Edelstahl.

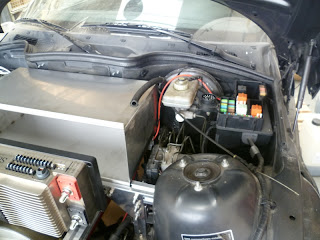

Darauf werden der kleine Batteriekasten und Controller befestigt. An den Kasten müssen noch passende Halterungen geschweißt werden.

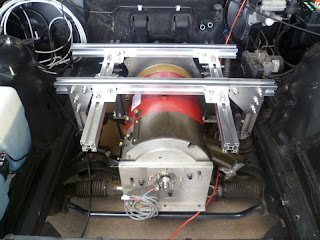

An die Profile werden Heizungselemente, Vakuum- und Hydraulikpumpe geschraubt. Dazu dann die nächsten Tage mehr.
Mittlerweile müssen die Kabel für den Antrieb in manchen europäischen Ländern orange gekennzeichnet sein, wie ich jetzt mehrmals schon gesehen habe...Weiß jemand ob das in Deutschland nun auch der Fall ist?
Ich brauche noch ein Relais für die Heizung, also 160V und ca 20A. Hat jemand von euch einen Tip?
Donnerstag, 29. September 2011
Dienstag, 13. September 2011
Aufgeräumt!

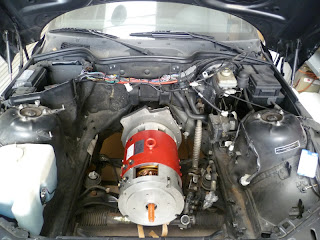

Alle Kabel der Motorsteuerung und noch ein paar andere Teile sind nun ausgebaut. Jetzt schaut der Motorraum schon geräumiger aus.Links hinten haben wir einiges an Platz gewonnen. Dort werden Relais, Sicherungen und Elektronik montiert.
Ich habe noch ein Bild von der Motorauflage gemacht:
Ich habe noch ein Bild von der Motorauflage gemacht:
Montag, 12. September 2011
Motor eingebaut!
Endlich ist es vollbracht, der Motor ist fest im Auto verbaut!
Wie bei Tims BMW-Umbau liegt unser Motor ebenso auf dem Träger. Zwischen Basisplatte und Träger sind Gummipuffer montiert. Auf der Alu-Basisplatte ist ein Frästeil (leider kein Bild gemacht) mit dem Radius des Motors aufgeschraubt. Dort liegt das Motorengehäuse auf. Die dicke senkrecht aufstehende Alu-Platte ist mit Motorrückseite und Basisplatte verschraubt.
Die nächsten Schritte:
-ungenutzte Kabel entfernen
-Trägersystem für Bateriekästen etc. in Motorraum einbauen
Wie bei Tims BMW-Umbau liegt unser Motor ebenso auf dem Träger. Zwischen Basisplatte und Träger sind Gummipuffer montiert. Auf der Alu-Basisplatte ist ein Frästeil (leider kein Bild gemacht) mit dem Radius des Motors aufgeschraubt. Dort liegt das Motorengehäuse auf. Die dicke senkrecht aufstehende Alu-Platte ist mit Motorrückseite und Basisplatte verschraubt.
Die nächsten Schritte:
-ungenutzte Kabel entfernen
-Trägersystem für Bateriekästen etc. in Motorraum einbauen
Dienstag, 9. August 2011

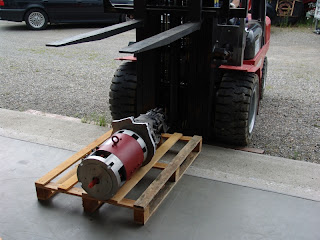

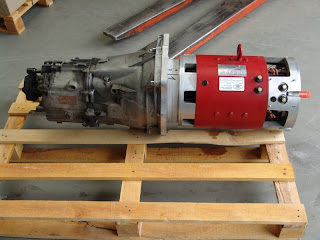

Motor eingebaut
Heute haben wir den den Motor ins Auto gelegt damit wir uns nun die nächsten Tage der Motorhalterung widmen können. Mit einem geliehenen Gabelstapler vom Betrieb nebenan, ging das recht unkompliziert.
Freitag, 5. August 2011
Adapterplatte - Teil 3
Endlich bewegt sich wieder etwas! Heute konnte der Adapter fertig gestellt werden!
Schwungrad montiert:
Aufgesetzt wurde das Getriebe mit einem Lastenheber. Von Hand ist das fast nicht möglich, da die Welle kerzengerade von Oben in die Lager eingeführt werden muss.
Damit später alles rutschfest sitzt, wurden Gewinde eingedreht (Maschine) und eine Bohrung für einen Stift zum Einschlagen gemacht:
Aussägen - und Fertig:
Nun müssen noch passende Schrauben besorgt werden und dann kann der Motor im Auto verbaut werden.
Es hat sich herausgestellt, dass die Methode mit Aufsetzen des Getriebes eine tolle Möglichkeit zur Zentrierung ist. Es war ein Kugellager zur Aufnahme der Getriebewelle geplant. Das aufgesetzte Getriebe hatte jedoch wie schon gedacht ein bisschen Spiel. Dann kam die Idee: Wir hatten noch Platz für ein zweites Kugellager. Das war die Lösung! Die Getriebeachse saß nun richtig fest in beiden Kugellagern und hat sich kein Stück mehr hin und her bewegt.
Hier kann man beide Kugellager übereinander sehen:
Die Getriebeachse sieht übrigens so aus:
Aufgesetzt wurde das Getriebe mit einem Lastenheber. Von Hand ist das fast nicht möglich, da die Welle kerzengerade von Oben in die Lager eingeführt werden muss.
Damit später alles rutschfest sitzt, wurden Gewinde eingedreht (Maschine) und eine Bohrung für einen Stift zum Einschlagen gemacht:
Aussägen - und Fertig:
Nun müssen noch passende Schrauben besorgt werden und dann kann der Motor im Auto verbaut werden.
Freitag, 1. Juli 2011
Batterien nachladen
Weil alles nun länger dauert als geplant, dachten wir es ist an der Zeit die Batterien zu laden. Die Batterien werden nicht vollständig geladen, sondern nur bis 3,5V Ladespannung mit geringem Strom. Es geht nur um die Selbstentladung. Seit Auslieferung der Zellen ist immerhin schon ein halbes Jahr vergangen.
Insgesamt10 Zellen, alle parallel, durch 5 Sicherungen geschützt. Der Ladevorgang läuft über Nacht.
Insgesamt10 Zellen, alle parallel, durch 5 Sicherungen geschützt. Der Ladevorgang läuft über Nacht.
Mittwoch, 29. Juni 2011
Adapterplatte - Teil 2
Der Coupler ist jetzt fertig, jedoch haben wir noch keine Bilder. Es war jetzt ein langes hin und her... Für die Nut im Kupplungstück musste das Teil zu einer anderen Firma, die durch Funkenerosion Material "ausgebrannt" hat. Die Genauigkeit der Nut wurde dann mit hoher Genauigkeit geschliffen. In die Motorwelle wurde noch ein metrisches Gewinde gedreht.
Das Getriebe wird nun wahrscheinlich mit der Maschine vermessen. Das ist auch schon mal was!
Aber hätten wir damals schon gewusst, dass wir uns selbst um den Adapter kümmern müssen, hätten wir einen anderen Motor (metrisch+verzahnte Welle) genommen. Das hätte einiges erleichtert.
Es geht mit kleinen Schritten voran aber es wird! Sobald der Motor im Auto verbaut ist, können wir den Rest selber machen.
Das Getriebe wird nun wahrscheinlich mit der Maschine vermessen. Das ist auch schon mal was!
Aber hätten wir damals schon gewusst, dass wir uns selbst um den Adapter kümmern müssen, hätten wir einen anderen Motor (metrisch+verzahnte Welle) genommen. Das hätte einiges erleichtert.
Es geht mit kleinen Schritten voran aber es wird! Sobald der Motor im Auto verbaut ist, können wir den Rest selber machen.
Donnerstag, 28. April 2011
Adapterplatte - Teil 1
Heute konnten wir die mit Wasserstrahl geschnittenen Platten für den Adapter abholen. Der benötigte Abstand ist durch 3 Platten zusammen gesetzt:
Wir wagen jetzt erst einmal den Versuch das Getriebe selbst zu justieren. Mit einem 3kW Netzteil können wir den Motor auch schön auf höchste Drehzal bringen um nach Laufruhe zu zentrieren. Wenn es gänzlich daneben geht, haben wir nur die quadratische Platte in Sand gesetzt.
Wir wagen jetzt erst einmal den Versuch das Getriebe selbst zu justieren. Mit einem 3kW Netzteil können wir den Motor auch schön auf höchste Drehzal bringen um nach Laufruhe zu zentrieren. Wenn es gänzlich daneben geht, haben wir nur die quadratische Platte in Sand gesetzt.
Donnerstag, 14. April 2011
aktives BMS

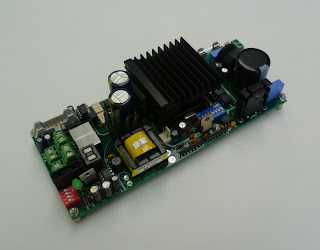

Heute habe ich eine komplette Platine bestückt und gelötet, die nun auf Herz und Nieren getestet werden kann. Im großen und ganzen wird das endgültige Design bis auf kleine Abänderungen so werden:
Unter dem großen Kühlkörper befindet sich der Mikrocontroller, der das Management übernimmt. Ein zusätzliches Mastergerät sammelt dann alle Zelldaten und macht Berechnungen zu Energieinhalt, restliche Reichweite bei momentaner Fahrweise, Batteriezustände etc. und gibt gegebenfalls Fehlermeldungen aus.
Auf einem Display (14,5cm Diagonale) mit Touchscreen in der Mittelkonsole ist dann alles abrufbar.
Unter dem großen Kühlkörper befindet sich der Mikrocontroller, der das Management übernimmt. Ein zusätzliches Mastergerät sammelt dann alle Zelldaten und macht Berechnungen zu Energieinhalt, restliche Reichweite bei momentaner Fahrweise, Batteriezustände etc. und gibt gegebenfalls Fehlermeldungen aus.
Auf einem Display (14,5cm Diagonale) mit Touchscreen in der Mittelkonsole ist dann alles abrufbar.
Dienstag, 12. April 2011
Wellenadapter
Wir warten nun schon länger, dass unser Wellenadapter gefertigt wird. Leider ist der Metallbetrieb ziemlich ausgelastet und findet zur Zeit kein Fenster für uns. Das kann also noch dauern...
So soll das Stück werden:
Wir haben uns nun dafür entschieden die Adapterplatte selbst herstellen. Die Aluplatten für den Adapter sind bestellt, doch ohne das Wellenstück können wir nicht anfangen.
Geplant ist, dass das Getriebe auf den Motor mittels Schraubklemmen an den Adapterplattenrohling gespannt und bei laufendem Motor getestet wird. Wir hoffen durch die Laufruhe des Getriebes die richtige Ausrichtung erhören zu können. Ist die Position gefunden werden die Bohrungen angekörnt und die Kontur angerissen.
So soll das Stück werden:
Wir haben uns nun dafür entschieden die Adapterplatte selbst herstellen. Die Aluplatten für den Adapter sind bestellt, doch ohne das Wellenstück können wir nicht anfangen.
Geplant ist, dass das Getriebe auf den Motor mittels Schraubklemmen an den Adapterplattenrohling gespannt und bei laufendem Motor getestet wird. Wir hoffen durch die Laufruhe des Getriebes die richtige Ausrichtung erhören zu können. Ist die Position gefunden werden die Bohrungen angekörnt und die Kontur angerissen.
Freitag, 8. April 2011
Ladeelektronik/BMS - Stecker und Allgemein
Jede der Batterien wird einzeln geladen und überwacht. Die Zellen werden "top balanced", bis zur max. Ladespannung geladen.
Die galvanisch voneinander getrennten Ladeelektroniken sitzen außerhalb der Batterieboxen. Es werden Ladekabel und Temperatursensorkabel für jede einzelne Batterie benötigt. Bei einem Umbau/Ausbau sollte alles möglichst komfortabel entkabelt werden können. Wir haben uns für ein modulares Steckersystem der Firma ODU entschieden.

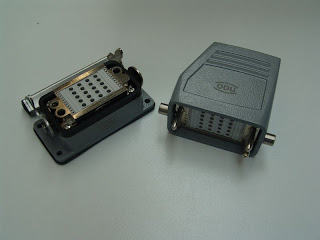

Ein Stecker für 10 Batterien. Links und rechts außen sitzen Temperatursensorenpins, mittig Ladepins über 20A.
Die Elektronik kommuniziert und agiert über einen Bus, übermittelt alle wichtigen Daten, die auch im Auto abgerufen werden können.
Zellen altern und driften mit den Jahren auseinander, bekommen unterschiedliche Kapazitäten auch weil die Zellen unterschiedliche Temperaturen erfahren werden. Bei einer fehlerhaften Zelle muss eine neue Austauschzelle eingebaut werden, die bessere Werte haben wird als beispielsweise 5 Jahre ältere Zellen. Die schlechteste Zelle bestimmt Reichweite und Performance.
Das aktive BMS gleicht Unterschiede der Zellen wärend der Fahrt aus. Bessere Zellen geben ihre Energie an die schächeren Zellen ab. Es besteht auch die Möglichkeit Zellen unterschiedlicher Kapazität (z.B. CALB130Ah und 180Ah) zu verbauen um den meistens doch dürftigen Platz im Auto besser nutzen zu können. Die 130Ah Zellen werden früher entladen sein. Durch Umverteilung der Energie von den 180Ah Zellen auf die 130Ah ist eine höhere Reichweite möglich als bei einer Nutzung von ausschließlich 130Ah Zellen.
Die galvanisch voneinander getrennten Ladeelektroniken sitzen außerhalb der Batterieboxen. Es werden Ladekabel und Temperatursensorkabel für jede einzelne Batterie benötigt. Bei einem Umbau/Ausbau sollte alles möglichst komfortabel entkabelt werden können. Wir haben uns für ein modulares Steckersystem der Firma ODU entschieden.
Ein Stecker für 10 Batterien. Links und rechts außen sitzen Temperatursensorenpins, mittig Ladepins über 20A.
Die Elektronik kommuniziert und agiert über einen Bus, übermittelt alle wichtigen Daten, die auch im Auto abgerufen werden können.
Zellen altern und driften mit den Jahren auseinander, bekommen unterschiedliche Kapazitäten auch weil die Zellen unterschiedliche Temperaturen erfahren werden. Bei einer fehlerhaften Zelle muss eine neue Austauschzelle eingebaut werden, die bessere Werte haben wird als beispielsweise 5 Jahre ältere Zellen. Die schlechteste Zelle bestimmt Reichweite und Performance.
Das aktive BMS gleicht Unterschiede der Zellen wärend der Fahrt aus. Bessere Zellen geben ihre Energie an die schächeren Zellen ab. Es besteht auch die Möglichkeit Zellen unterschiedlicher Kapazität (z.B. CALB130Ah und 180Ah) zu verbauen um den meistens doch dürftigen Platz im Auto besser nutzen zu können. Die 130Ah Zellen werden früher entladen sein. Durch Umverteilung der Energie von den 180Ah Zellen auf die 130Ah ist eine höhere Reichweite möglich als bei einer Nutzung von ausschließlich 130Ah Zellen.
Montag, 21. März 2011
Batterien angekommen!
Heute war ich ziemlich überrascht als der Spediteur vor dem Tor stand. Mit Montag hatte ich noch nicht gerechnet. Jetzt aber endlich, es hat auch lange genug gedauert (4 Monate), sind die Batterien in unseren Besitz. Gleich natürlich ausgepackt und die Zellen begutachtet:
Alles gut und sicher verpackt! Keine Schäden an den Batterien zu erkennen. Insgesamt haben wir 61 Zellen bestellt. 52 Zellen gehen in den BMW, 8 Zellen sind für ein weiteres Projekt (Segelboot mit el. Antrieb) vorgesehen und eine Zelle als Ersatz. Man hat uns mitgeteilt, dass etwa 2% der ausgelieferten Zellen fehlerhaft sind...Bei 61 Zellen wäre statistisch gesehen also mehr als eine Zelle fehlerhaft. Die Batterien sollten also umbedingt überwacht werden.
Die Zellen haben nun alle eine Spannung von 3,29V.
Alles gut und sicher verpackt! Keine Schäden an den Batterien zu erkennen. Insgesamt haben wir 61 Zellen bestellt. 52 Zellen gehen in den BMW, 8 Zellen sind für ein weiteres Projekt (Segelboot mit el. Antrieb) vorgesehen und eine Zelle als Ersatz. Man hat uns mitgeteilt, dass etwa 2% der ausgelieferten Zellen fehlerhaft sind...Bei 61 Zellen wäre statistisch gesehen also mehr als eine Zelle fehlerhaft. Die Batterien sollten also umbedingt überwacht werden.
Die Zellen haben nun alle eine Spannung von 3,29V.
Donnerstag, 17. März 2011
Lieferungen
Gute Nachrichten in Sachen Lieferungen: Gestern ist EVSOURCE angekommen. Sorgfältig verpackt und vollständig. Im Großen und Ganzen richtig gute Qualität.
Die Batterien liegen beim Zoll und sollen mitte nächster Woche bei uns sein.
Ein paar Bilder für euch von der Lieferung:
Controller und Poti für Gaspedal
Soliton und Potentiometer sind richtig massive Teile!
Vakuumpumpe und Reservoir für Bremskraftverstärker
Für die Heizung brauchen wir noch ein Ausdehngefäß. In der Anleitung von EVSource wird zwar nichts davon erwähnt aber wir sind der Meinung, dass ein Gefäß benötigt wird.
Die Batterien liegen beim Zoll und sollen mitte nächster Woche bei uns sein.
Ein paar Bilder für euch von der Lieferung:
Controller und Poti für Gaspedal
Vakuumpumpe und Reservoir für Bremskraftverstärker
Inline Heater 3kW
Für die Heizung brauchen wir noch ein Ausdehngefäß. In der Anleitung von EVSource wird zwar nichts davon erwähnt aber wir sind der Meinung, dass ein Gefäß benötigt wird.
Drehzahlsensor
Abluftsystem für den Motor
Das Verbindungsstück für Welle und Schwungrad wird in den nächsten paar Tagen gefertigt. Erst danach machen wir uns an die Vermessung des Motors für die Adapterplatte.
Dienstag, 15. Februar 2011
Warp11 angekommen
Heute morgen ist der Motor endlich eingetroffen. Die Batterien sollten nun Ende diesen Monats ankommen. Die Werte der einzelnen Zellen haben wir bereits bekommen. Sie sind selektiert worden und haben knapp mehr als 200Ah. Das sind etwa 10% mehr als im Datenblatt :-)
Nun kommt der Adapter dran. Leider hatten wir bisher mit unseren Anfragen bei Getrag und BMW nach den Abmessungen keinen Erfolg.
Nun kommt der Adapter dran. Leider hatten wir bisher mit unseren Anfragen bei Getrag und BMW nach den Abmessungen keinen Erfolg.
Freitag, 14. Januar 2011
Batteriebox Tank
Heute habe ich die Anpassungen am Auto für die Batteriebox im Tankraum gemacht. Es fehlen nun noch Halterungen zum Verschrauben an die Benzintankhalterungen.
Dort werden 6 Batterien ihren Platz haben. Die runden Durchfürungen sind für die Luftkühlung der Ladeelektronik im Kofferraumbereich gedacht. Dort werden einfach Lüftungsrohre für Zu- und Abluft angeklemmt.
An der großen Batteriebox im Kofferaum müssen noch ein paar kleine Änderungen gemacht werden.
Dort werden 6 Batterien ihren Platz haben. Die runden Durchfürungen sind für die Luftkühlung der Ladeelektronik im Kofferraumbereich gedacht. Dort werden einfach Lüftungsrohre für Zu- und Abluft angeklemmt.
An der großen Batteriebox im Kofferaum müssen noch ein paar kleine Änderungen gemacht werden.
Dienstag, 11. Januar 2011
Batterieboxen
Gestern sind die hauptsächlichen Schweißarbeiten an den Batterieboxen zu Ende gegangen. Die Dicke der Edelstahlplatten beträgt 1,5mm. Die Boxen sind richtig stabil, vom Gewicht her OK.
Nun müssen Bohrungen gemacht und Halterungen angeschweißt werden. Danach lassen wir die Boxen noch der Optik wegen beschichten (Anthrazit).
Der nächste Punkt wird die Adapterplate sein, um die wir uns nun leider selbst kümmern müssen. Die Vermessung ist das größte Problem an der Sache, denn die Motorwelle muss sehr genau auf die Antriebswelle des Getriebes treffen. Die Antriebswelle des Getriebes hat jedoch Spiel, denn sie wird letztendlich am Motor im Pilotlager zentriert. Das Getriebe zu vermessen, bringt also nichts. Zum Glück haben wir den Z3 Motor noch nicht verkauft :-)
Kennt jemand vielleicht eine Quelle mit Bemaßungen? Das wäre natürlich das Beste!
Nun müssen Bohrungen gemacht und Halterungen angeschweißt werden. Danach lassen wir die Boxen noch der Optik wegen beschichten (Anthrazit).
Der nächste Punkt wird die Adapterplate sein, um die wir uns nun leider selbst kümmern müssen. Die Vermessung ist das größte Problem an der Sache, denn die Motorwelle muss sehr genau auf die Antriebswelle des Getriebes treffen. Die Antriebswelle des Getriebes hat jedoch Spiel, denn sie wird letztendlich am Motor im Pilotlager zentriert. Das Getriebe zu vermessen, bringt also nichts. Zum Glück haben wir den Z3 Motor noch nicht verkauft :-)
Kennt jemand vielleicht eine Quelle mit Bemaßungen? Das wäre natürlich das Beste!
Montag, 3. Januar 2011
Servopumpe Astra G
Heute habe ich die TRW Servopumpe vom Astra G (2. Generation) abgeholt. Ich wollte nichts neues wagen... Michael hat diese Pumpe bei sich im New Beetle verbaut und funktioniert wohl reibungslos.
